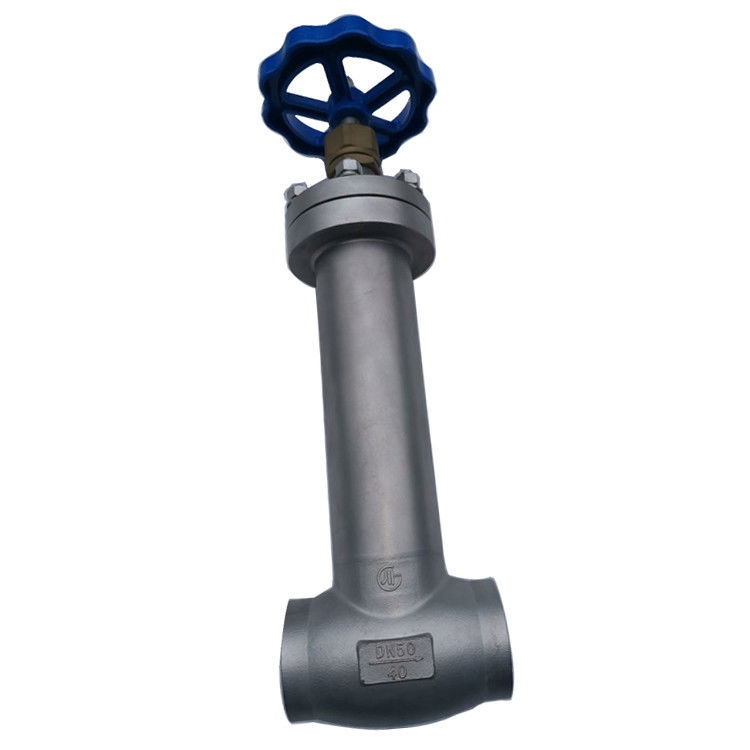

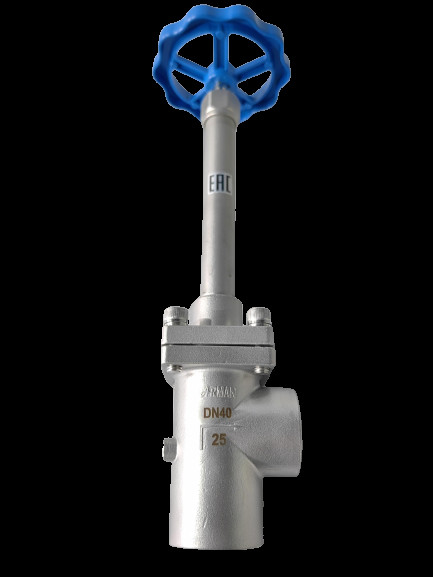

স্টেইনলেস স্টীল 304 / 316 নিম্ন তাপমাত্রা পিসিটিএফই ডিস্ক সিল ক্রিওজেনিক গ্লোব ভালভ -196 ~ + 80 °C

স্টেইনলেস স্টীল 304 / 316 নিম্ন তাপমাত্রা পিসিটিএফই ডিস্ক সিল ক্রিওজেনিক গ্লোব ভালভ

পরিচিতি

ভ্যালভের ফ্ল্যাপের এই গতির ফর্ম অনুসারে, ভ্যালভের আসন বন্দরের পরিবর্তনটি ভ্যালভের ফ্ল্যাপের স্ট্রোকের সাথে সরাসরি আনুপাতিক।গ্লোব ভালভের ভালভ স্টেম অক্ষ ভালভ আসনের সিলিং পৃষ্ঠের লম্বভ্যালভের স্ট্যামের খোলার বা বন্ধ হওয়ার স্ট্রোকটি তুলনামূলকভাবে সংক্ষিপ্ত, এবং এটির একটি খুব নির্ভরযোগ্য কাট-অফ অ্যাকশন রয়েছে, যা এই ভ্যালভকে কাট-অফ বা সামঞ্জস্য এবং থ্রোটলিংয়ের জন্য একটি মাধ্যম হিসাবে খুব উপযুক্ত করে তোলে।একবার গ্লোব ভালভের ভালভ ফ্ল্যাপ খোলা অবস্থায় হয়, এর ভালভ সিট এবং ভালভ ফ্ল্যাপের সিলিং পৃষ্ঠের মধ্যে যোগাযোগ নেই এবং এটি একটি খুব নির্ভরযোগ্য কাটিয়া কর্ম আছে।এই ভালভ কাটা বা স্ট্রিম ব্যবহার সামঞ্জস্য করার জন্য একটি মাধ্যম হিসাবে খুব উপযুক্ত. একবার শাট-অফ ভালভ খোলা অবস্থায়, তার আসন এবং ডিস্ক সিলিং পৃষ্ঠের মধ্যে কোন যোগাযোগ নেই, তাই তার সিলিং পৃষ্ঠ কম যান্ত্রিকভাবে পরা হয়,কারণ অধিকাংশ আসন এবং গ্লোব ভালভের ফ্লিপ মেরামত বা প্রতিস্থাপন করা সহজ এটি উপাদান সীল যখন পাইপলাইন থেকে পুরো ভালভ অপসারণ করা প্রয়োজন হয় না, যা ভালভ এবং পাইপলাইন একসাথে welded হয় যেখানে ক্ষেত্রে খুব উপযুক্ত। মাধ্যম প্রবাহ দিক এই ধরনের ভালভ মাধ্যমে পরিবর্তন,তাই বন্ধ ভালভ প্রবাহ প্রতিরোধের অন্যান্য ভালভ চেয়ে বেশি.

ক্রায়োজেনিক গ্লোব ভালভের ভূমিকা

নিম্ন তাপমাত্রার গ্লোব ভালভের হোল্ডিং পয়েন্টঃ

(1) গেট ভালভের চেয়ে কাঠামোটি সহজ, এবং এটি উত্পাদন এবং রক্ষণাবেক্ষণের জন্য আরও সুবিধাজনক।

(২) সিলিং পৃষ্ঠটি পরা এবং স্ক্র্যাচ করা সহজ নয়, এবং সিলিং ভাল।খোলার এবং বন্ধ করার সময় ভালভ ফ্ল্যাপ এবং ভালভ শরীরের সিলিং পৃষ্ঠের মধ্যে কোন আপেক্ষিক স্লাইডিং নেই, তাই পরিধান এবং স্ক্র্যাচ গুরুতর নয়, সিলিং কর্মক্ষমতা ভাল, এবং সেবা জীবন দীর্ঘ।

(3) খোলার এবং বন্ধ করার সময়, ফ্ল্যাপ ভ্রমণ ছোট, তাই বন্ধের ভালভের উচ্চতা গেট ভালভের চেয়ে ছোট, তবে কাঠামোগত দৈর্ঘ্য গেট ভালভের চেয়ে দীর্ঘ।

(৪) খোলার এবং বন্ধ করার টর্চ বড়, খোলার এবং বন্ধ করার সময় বেশি পরিশ্রমী, এবং খোলার এবং বন্ধ করার সময় প্রধান।

(5) তরল প্রতিরোধ বড়, কারণ ভালভ শরীরের মাঝারি চ্যানেল বাঁকা, তরল প্রতিরোধ বড়, এবং শক্তি খরচ বড়।

(6) মিডিয়া প্রবাহের দিক যখন নামমাত্র চাপ PN≤16MPa, সাধারণত সহবর্তমান প্রবাহ ব্যবহার করুন, এবং মিডিয়াটি ভালভের ফ্ল্যাপের নীচে থেকে উপরের দিকে প্রবাহিত হয়; যখন নামমাত্র চাপ PN≥20MPa,সাধারণত বিপরীত প্রবাহ ব্যবহার করুন, এবং মাধ্যমটি ভালভের ফ্ল্যাপ থেকে নীচে প্রবাহিত হয়। সিলিং ক্ষমতা বাড়ানোর জন্য। ব্যবহারের সময়, শাট-অফ ভালভের মাধ্যমটি কেবল এক দিক দিয়ে প্রবাহিত হতে পারে এবং প্রবাহের দিক পরিবর্তন করা যায় না।

ক্রায়োজেনিক গ্লোব ভালভের জন্য উপকরণ নির্বাচন

1. ক্রিওজেনিক ভালভের প্রধান উপাদান

প্রধান উপকরণ নির্বাচন করার সময় বিবেচনা করা বিষয়গুলি

ধাতুশাস্ত্রের দৃষ্টিকোণ থেকে দেখা যায়, মুখকেন্দ্রিক ঘনক্ষেত্রের সাথে অস্টেনাইটিক স্টিলের পাশাপাশি তামা, অ্যালুমিনিয়াম ইত্যাদি,সাধারণ ইস্পাত উপকরণ কম তাপমাত্রায় ভঙ্গুরতা প্রদর্শন করবে, যার ফলে ভালভের শক্তি এবং সেবা জীবন হ্রাস পায়। হোস্ট উপাদান নির্বাচন করার সময়, প্রথমে নিম্ন তাপমাত্রায় কাজ করার জন্য উপযুক্ত উপাদান নির্বাচন করুন।অ্যালুমিনিয়াম কম তাপমাত্রায় কম তাপমাত্রায় ভঙ্গুরতা প্রদর্শন করে না, কিন্তু অ্যালুমিনিয়াম এবং অ্যালুমিনিয়াম খাদের নিম্ন কঠোরতার কারণে, অ্যালুমিনিয়াম সিলিং পৃষ্ঠগুলির পরিধান প্রতিরোধ এবং স্ক্র্যাচ প্রতিরোধের দুর্বল,তাই নিম্ন তাপমাত্রা ভালভ ব্যবহারের কিছু সীমাবদ্ধতা আছে, শুধুমাত্র কম চাপে এবং ছোট ব্যাসার্ধের ভালভগুলিতে ব্যবহৃত হয়।

নিম্ন তাপমাত্রায় কাজ করা উপাদানটি তার নিম্ন তাপমাত্রা কর্মক্ষমতা নিশ্চিত করতে হবে, প্রধানত তার ঠান্ডা প্রভাব শক্তি নিশ্চিত করতে।ভালভ ট্রিম সঠিকভাবে নির্বাচন করা আবশ্যক যাতে এটি ভাঙ্গন প্রতিরোধ করার জন্য পর্যাপ্ত ঠান্ডা প্রভাব শক্তি আছে. সি এবং সিআর এর খাদ ইস্পাত দ্রুত -২০ ডিগ্রি সেলসিয়াসের নিচে আঘাতের শক্তি হারায়, তাই পরিষেবা তাপমাত্রা যথাক্রমে -৩০ ডিগ্রি সেলসিয়াসে এবং -৫০ ডিগ্রি সেলসিয়াসে সীমাবদ্ধ। নিকেল ইস্পাতের নিটেনমেন্ট ৩।৫ -১০০ ডিগ্রি সেলসিয়াসে ব্যবহার করা যেতে পারেনিকেল ইস্পাত, নিকেল, মোনেল, হস্টেললোই, টাইটানিয়াম, অ্যালুমিনিয়াম খাদ এবং ব্রোঞ্জ -২৭৩ ডিগ্রি সেলসিয়াসে ব্যবহার করা যেতে পারে।

নিম্ন তাপমাত্রার ভালভের জন্য উপকরণ নির্বাচন করার সময় নিম্নলিখিত বিষয়গুলিও বিবেচনা করা উচিতঃ2 নিম্ন তাপমাত্রায় কাজের অবস্থার বজায় রাখার জন্য ধাতব উপকরণগুলির প্রয়োজনীয় যান্ত্রিক বৈশিষ্ট্যগুলি, বিশেষ করে আঘাতের শক্ততা, আপেক্ষিক প্রসারিততা এবং টিস্যু স্থিতিশীলতা; 3 নিম্ন তাপমাত্রা এবং তেল মুক্ত তৈলাক্তকরণের ক্ষেত্রে, এটি ভাল ঘর্ষণ প্রতিরোধের আছে; 4 ভাল জারা প্রতিরোধের আছে;5 যখন ঢালাই সংযোগ ব্যবহার, উপকরণটির ওয়েল্ডিং পারফরম্যান্সও বিবেচনা করা উচিত।

2 ভালভের দেহ, ক্যাপ, ভালভের আসন এবং ডিস্ক (শটার) এর জন্য উপকরণ নির্বাচন করুন। এই প্রধান অংশ এবং উপকরণগুলির নির্বাচনের নীতিগুলি মোটামুটিঃযখন তাপমাত্রা -১০০°C এর বেশি হয় তখন ফেরিট স্টিল ব্যবহার করা হয়তাপমাত্রা -১০০°C এর নিচে অস্টেনাইটিক ইস্পাত ব্যবহার করা হয়; কম চাপ এবং ছোট ক্যালিবারের ভালভগুলি তামা এবং অ্যালুমিনিয়াম থেকে তৈরি করা যেতে পারে।নকশা সময় কম অপারেটিং তাপমাত্রা অনুযায়ী উপযুক্ত উপকরণ চয়ন করুন.

3 ভালভ স্টেম এবং ফিক্সিংয়ের উপাদান নির্বাচন

যখন তাপমাত্রা -100 °C এর উপরে থাকে, তখন ভালভের স্টেম এবং বোল্ট উপাদানগুলি অ্যালগ্রিড স্টিল যেমন নি, সিআর-মো ইত্যাদি থেকে তৈরি করা হয়। সঠিক তাপ চিকিত্সার পরে,প্রসার্য শক্তি উন্নত হয় এবং থ্রেড কামড় প্রতিরোধ করা হয়. যখন তাপমাত্রা -১০০° সেলসিয়াসের নিচে থাকে, তখন এটি অস্টেনাইটিক স্টেইনলেস স্টিলের তৈরি হয় যা এসিড প্রতিরোধী।18-8 এসিড প্রতিরোধী ইস্পাতের কম কঠোরতা ভ্যালভ স্টেম এবং প্যাকেজিং একে অপরকে স্ক্র্যাচ করবে, যার ফলে প্যাকেজিংয়ে ফুটো হয়। অতএব, ভালভের স্তম্ভের পৃষ্ঠটি শক্ত ক্রোমিয়াম (প্লেটিং বেধ 0.04-0.06 মিমি) দিয়ে প্রলেপ করা উচিত,অথবা নাইট্রাইড এবং নিকেল-ফসফরাস প্লাট করা হয় পৃষ্ঠের কঠোরতা বাড়ানোর জন্য. বাদাম এবং বোল্টের কামড় প্রতিরোধ করার জন্য, বাদামটি সাধারণত মো স্টিল বা নি স্টিলের তৈরি হয় এবং থ্রেডের পৃষ্ঠটি মলিবডেনাম ডিসলফাইড দিয়ে আবৃত হয়।
